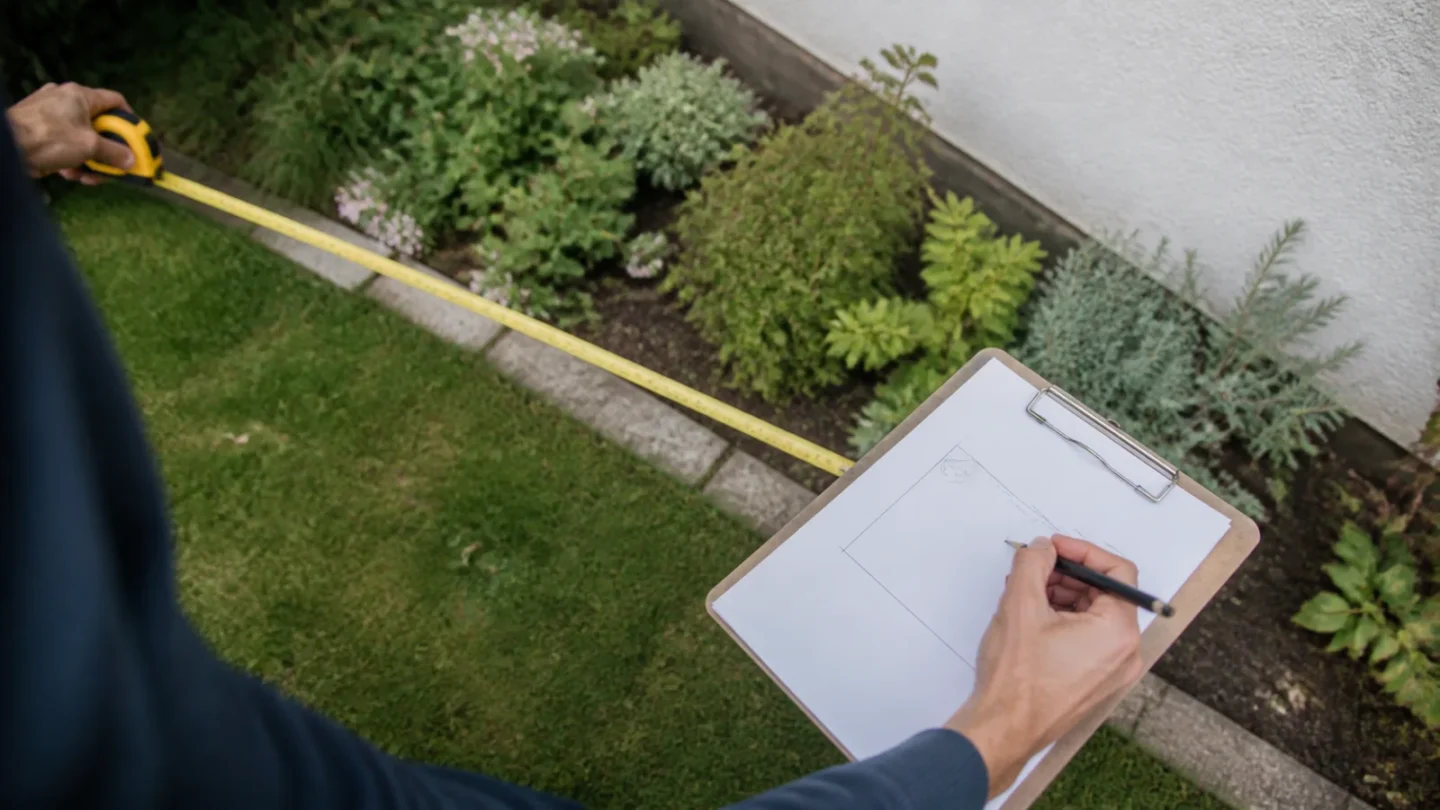

Pripremite grubu skicu prije mjerenja

Na praznom papiru nacrtajte kuću i približan oblik parcele. Dodajte sva vrata i prozore prema vrtu, terasu, staze, spremište, stepenice, šahtove, slavine, stupove, veća stabla i sve što se vjerojatno zadržava. Ostavite mjesta uz svaki element za upis nekoliko mjera.

Pripremite dulji metar ili laserski mjerač, kraći metar, kolčiće, čvrstu vrpcu i pomoćnika ako je prostor veći. Telefon koristite za fotografije, ali mjere odmah upisujte na papir. Broj na fotografiji bez oznake odakle je mjeren lako postaje beskoristan.

Kuća je najpraktičnija početna osnovica

Odaberite ravnu stranu kuće ili drugu stabilnu liniju i označite joj krajeve kao A i B. Izmjerite ukupnu duljinu, pa položaje vrata, prozora, odvoda i kutova u odnosu na A. Tako svi važni podaci imaju zajedničko polazište.

Ako vrt nije pravokutan, ne pretpostavljajte da je stražnja granica paralelna s kućom. RHS preporučuje triangulaciju: do iste točke na granici izmjerite udaljenost i od A i od B. Na skici se položaj dobiva sjecištem dvaju lukova. Isti postupak vrijedi za kut spremišta, sredinu debla ili drugi nepomičan element.

Što mjerite Najmanje potrebne mjere Napomena za skicu
kut granice udaljenost od A i od B ne oslanjajte se samo na jedan okomiti odmak
stablo dvije udaljenosti do sredine debla i promjer debla posebno naznačite približan opseg krošnje
spremište dva kuta, širina i duljina ucrtajte smjer otvaranja vrata
šaht ili odvod dvije udaljenosti do središta zabilježite mora li ostati dostupan
zakrivljeni rub niz okomitih odmaka u pravilnim razmacima češći odmaci daju vjerniju krivulju

Zakrivljene granice mjerite od pomoćne linije

Uz krivulju postavite ravnu vrpcu kao pomoćnu liniju. Na njoj označite jednake razmake, primjerice svakih 50 centimetara ili jedan metar, ovisno o veličini vrta. Od svake oznake izmjerite okomitu udaljenost do ruba. Na čistoj skici spojite dobivene točke blagom linijom.

Ista metoda pomaže pri mjerenju nepravilne gredice ili ruba postojećeg opločenja. Razmak mjernih točaka smanjite tamo gdje se oblik naglo mijenja. Cilj nije uljepšati krivulju nego zabilježiti koliko prostora zauzima.

Zabilježite visine bez lažne preciznosti

Za početni raspored korisno je znati smjer pada, broj stepenica i približne visinske razlike. Jednostavnom libelom i ravnom letvom možete usporediti bliske točke. Za veći nagib, potporni zid, odvodnju prema kući ili konstrukciju na različitim visinama takvo mjerenje nije dovoljno za izvedbu.

Na radnoj skici upišite opažanja poput „teren pada prema sjeveroistočnom kutu” ili „terasa je dvije stube iznad travnjaka”. Nemojte iz tih bilješki računati konačne kote, količine iskopa ili odvodne padove. Za zahvate kod temelja, potpornih elemenata i sumnjivih granica treba odgovarajuća stručna podloga.

Prenesite podatke u mjerilo

Za manji ili srednji vrt praktično je mjerilo 1:50, u kojem jedan metar u vrtu zauzima dva centimetra na papiru. Za veću parcelu često je preglednije 1:100, odnosno jedan centimetar za jedan metar. Najprije provjerite stane li najdulja mjera na odabrani list.

Redoslijed crtanja neka bude: kuća i osnovica, granice, postojeće građene površine, stabla i instalacijske točke. Uz skicu dodajte sjever, mjerilo, datum i jednostavnu legendu. Napravite nekoliko kopija ili preko podloge stavite paus papir; tako možete iskušavati rasporede bez brisanja izmjerenog stanja.

Kako provjeriti jeste li pogriješili

Neovisna kontrolna mjera otkriva više od ponavljanja istog poteza. Izmjerite dijagonalu između dviju već ucrtanih točaka i usporedite je s crtežom. Zbroj dijelova uz kuću mora odgovarati ukupnoj duljini. Ako se dva načina ne slažu, na terenu provjerite oznake A i B te moguće prepreke ili savijanje mjerne trake.

Velika nesukladnost nije razlog da broj „prilagodite” crtežu. Označite spornu točku i ponovite mjerenje. Kod ograde ne pretpostavljajte da je njezina vidljiva linija pravna granica parcele.

Što mora ostati na radnoj skici

  • Odabrana je jasna osnovica s označenim točkama A i B.
  • Ucrtani su otvori kuće i smjerovi otvaranja vrata.
  • Kutovi nepravilne granice izmjereni su iz dviju točaka.
  • Stabla, šahtovi, slavine i spremišta imaju provjerljiv položaj.
  • Zabilježeni su smjer pada i vidljive promjene razine.
  • Čista skica ima mjerilo, sjever, legendu i datum.
  • Najmanje jedna dijagonala korištena je kao kontrolna mjera.
  • Sporne vlasničke ili izvedbene granice ostavljene su za stručnu provjeru.

Primjer mjerenja nepravilnog kuta

Pretpostavimo da se stražnji kut vrta ne vidi dobro s kuće i da ograda nije pod pravim kutom. Umjesto procjene od oka označite dvije stabilne točke A i B na poznatoj osnovici. Do odabranog kuta izmjerite udaljenost od A, zatim zasebno od B. Na papiru ili u programu položaj kuta nalazi se u sjecištu ta dva luka. Isti postupak ponovite za svaku važnu promjenu smjera ograde.

Zapišite kako je svaka mjera uzeta: do lica zida, osi debla, vanjskog ruba okna ili unutarnjeg ruba ograde. Bez te napomene dva točna broja mogu opisivati različite točke. Uz mjeru dodajte fotografiju oznake i redni broj koji se vidi i na skici.

Na kraju provjerite barem jednu dijagonalu koju niste koristili pri crtanju. Ako se kontrolna vrijednost ne poklapa s nacrtom, prvo provjerite prepisivanje, mjerilo i odabrane referentne točke. Ne rastežite crtež kako bi „sjeo”. Mala pogreška uz kuću može postati velika na udaljenoj granici.

Radna skica dovoljno je dobra za usporedbu položaja gredice, stola ili staze. Nije dovoljna za spor oko međe, građevinski zahvat uz objekt, precizno određivanje visina ni rad u blizini nepoznatih instalacija.

Za stablo mjerite položaj osi debla i približan promjer, a krošnju prikažite zasebnim obrisom. Za okno zabilježite cijeli poklopac i smjer otvaranja. Ti detalji sprječavaju da buduća staza ili rub gredice onemoguće pristup elementu koji na početnoj skici izgleda kao mala točka.

Mjere odmah prenesite na papir u dogovorenom mjerilu, primjerice tako da jedan centimetar predstavlja jedan metar. Zatim kontrolno izmjerite barem jednu dijagonalu ili udaljenost između dviju nepomičnih točaka. Ako se nacrt i kontrolna mjera ne slažu, pogrešku potražite prije crtanja novih sadržaja, a ne tek pri izvedbi.

Mjerite i prostor koji se otvara

Tlocrt nije potpun ako prikazuje samo zidove i rubove. Vrtna vrata trebaju luk otvaranja, krilo prozora može zahvatiti visoku žardinjeru, a poklopac spremnika ili revizijskog okna mora ostati dostupan. Uz svaku takvu točku zabilježite smjer otvaranja i krajnji položaj, pa tek onda povlačite liniju staze ili gredice.

Dobar praktični test je proći skicu redom kojim se vrt koristi: izlazak iz kuće, nošenje vreće zemlje, iznošenje kante i dolazak do slavine. Ako se dvije radnje sudaraju na istom uskom mjestu, vratite se na popis stvarnih potreba prije dodavanja novih elemenata.

Primjer skice u mjerilu 1 : 100

U mjerilu 1 : 100 jedan centimetar na papiru predstavlja jedan metar u vrtu. Zid kuće dug 8,4 metra crta se kao 8,4 centimetra, a stablo udaljeno 3,2 metra od kuta kuće označava se na 3,2 centimetra od iste početne točke. Krošnju nemojte crtati kao malu točku. Izmjerite približan promjer u dva smjera i ucrtajte stvarni obris jer upravo on određuje sjenu i slobodan prolaz.

Za nepravilan stražnji kut upotrijebite dvije poznate udaljenosti. Izmjerite ga od dva kuta kuće ili druge stabilne osnovice i na papiru ga pronađite sjecištem tih mjera. Jedna udaljenost pokazuje samo luk mogućih položaja, dok ga druga smješta na točku. Na isti se način mogu približno ucrtati deblo, šaht ili stup.

Prije planiranja uređenja na kopiji skice označite sunce, tok vode, glavne prolaze i elemente koji ostaju. Izvornik s mjerama sačuvajte čistim. Tako se nova ideja može promijeniti bez ponovnog mjerenja cijelog vrta, a neprovjerena granica ostaje jasno vidljiva.

Skica mora pokazati što znate i što još provjeravate

Mjere, kontrolne dijagonale i oznake nepomičnih elemenata daju skici dovoljno pouzdanu osnovu za sljedeću odluku. Nejasnu granicu, kotu ili instalaciju ostavite jasno označenom umjesto da je popunite procjenom. Dobra radna skica nije ona bez praznina, nego ona koja ne skriva nesiguran podatak.
